Cutter-Arbeitsplatz T 5234

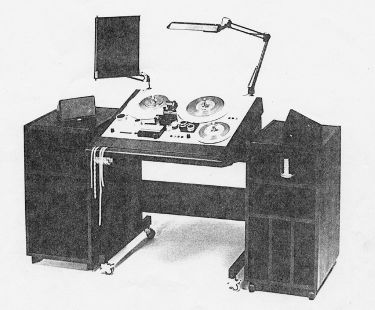

Der Cutter Arbeitsplatz T 5234 ist eine Studiomagnetbandanlage für die Wiedergabe von 1/4 Zoll Magnetband. Mit seinen Schneid- und Klebeeinrichtungen, einem dritten Wickelteller sowie der ergonomischen Ausführung gestattet er eine effektive Schnittbearbeitung von Wort- und Musikbeiträgen.

Durch Herausschneiden oder Einfügen von Passagen können Fehler beseitigt (z.B. Versprecher), Beiträge gekürzt oder Reihenfolgen geändert werden.

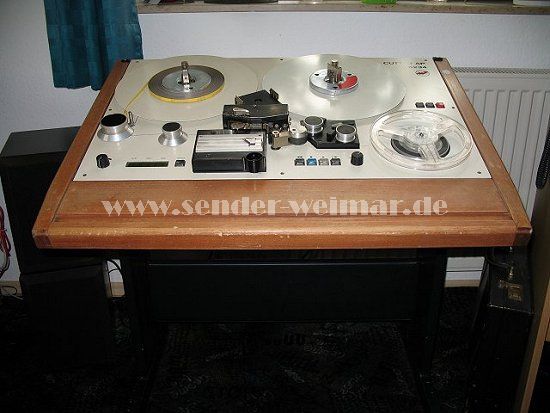

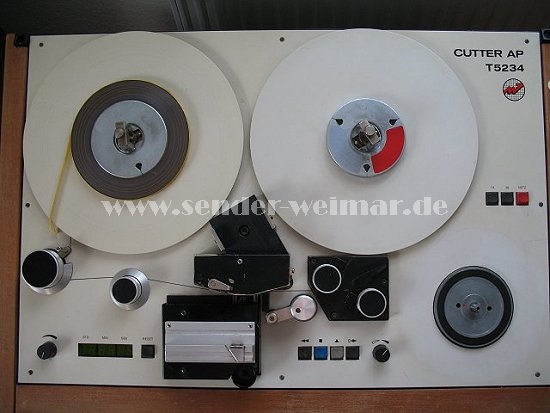

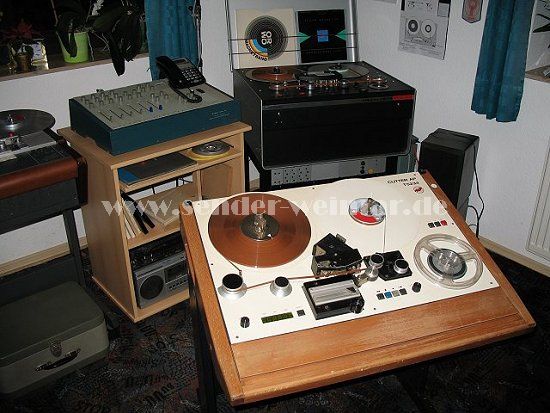

Die hier abgebildete Maschine wurde von einem Lokalsender übernommen. Dort stand sie in einem
Keller, überdeckt mit Schmutz und Bauschutt. Nach einer gründlichen Reinigung und ohne jeglichen
zusätzlichen Wartungsaufwand läuft sie absolut problemlos. Lediglich der 3. kleine Bandteller fehlt.
Ursprünglicher Standort ist der Sender Weimar gewesen.

Die Konzeption dieser Maschine erfolgte noch durch das Rundfunk- und Fernsehtechnische Zentralamt
der Deutschen Post in der DDR. Nach der Wende wurde entschieden die Maschine in Kleinserie zu bauen. Hersteller war die Mess- und Tontechnik GmbH Leipzig. Es wurden 100 Stück vorwiegend für
ostdeutsche Rundfunkstationen gebaut. Bauzeit sind die Jahre 1991 - 1995.
In diesem Fall handelt es sich um die wirklich letzte Bandmaschinenentwicklung aus der DDR.

Ausstattung:

Laufwerk T 234
Konsole T 5000
Netzanschlussleitung
Wickelkern (2 Stück)
Bedienanleitung

Zubehör:

Arbeitsplatzleuchte (Leuchtstoffdoppelrohrlampe 11W)
Manuskripthalter (Format A4)
Lautsprecherboxenpaar (Canton HC 100, 35 W/4 Ohm)
Ablagenpaar (270 mm x 500 mm)
Beistellschrankpaar (400 mm x 400 mm x 770 mm)
Redakteurstuhl
Klebebandkassetten (1 Karton mit 10 Kassetten a 250 Klebestellen)
Spender für Wickelkerne (für 12 Kerne)

Historische Cuttermaschine R34

Cutter-Utensilien

1000 m Frischband




Technische Daten
Laufwerk T 234

Bandbreite 6,3 mm bzw.  ¼ ’’
Bandgeschwindigkeit 38,1 cms (-1) und 19,05 cms (-1)
Abweichung der Bandgeschwindigkeit vom Sollwert +/- 0,2 %
Bandschlupf <= 0,15 %
Tonhöhenschwankung <= 0,08 % bei 38,1 cms (-1)
(bewertet nach TGL 42 407) <= 0,10 % bei 19,05 cms (-1)
Startzeit <= 1,5 s
Umspulzeit (1.000 m Band) <= 150 s
Stopzeit (aus Umspulen) <= 3 s
Bandspulen Wickelkern Typ I bzw. Dreizack möglich
Bandteller Durchmesser 290 mm bzw. 200 mm
Schichtlage innen
Bandsorte Orwo 106, Agfa PEM 468 o.ä.
Bandzug bei Wiedergabe 0,5 ... 1,4 N

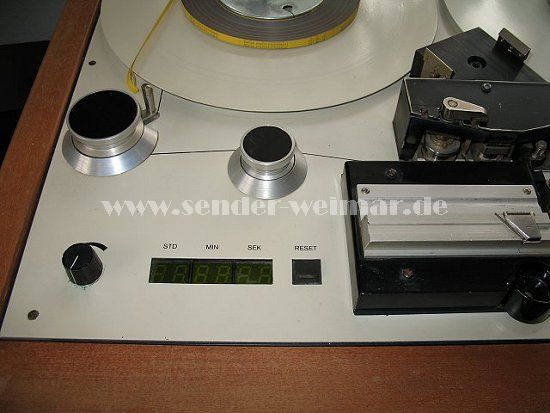

Bandzähluhr fünfstellige LED-Anzeige in Stunden, Minuten
und Sekunden
Abmessungen (L x B x H) 760 mm x  635 mm x 870 mm
Masse ca. 60 kg
Stromversorgung 220 V +/- 10%, 50 Hz, 250 VA
Einsatzklasse (nach TGL 9200/003) + 5/+ 40/25/85/0001
Fremdspannungsabstand >= 60 dB bei 38,1 cms (-1)
(Wiedergabe Weißband) >= 55 dB bei 19,5 cms (-1)
Frequenzbereich 40 ... 16.000 Hz
